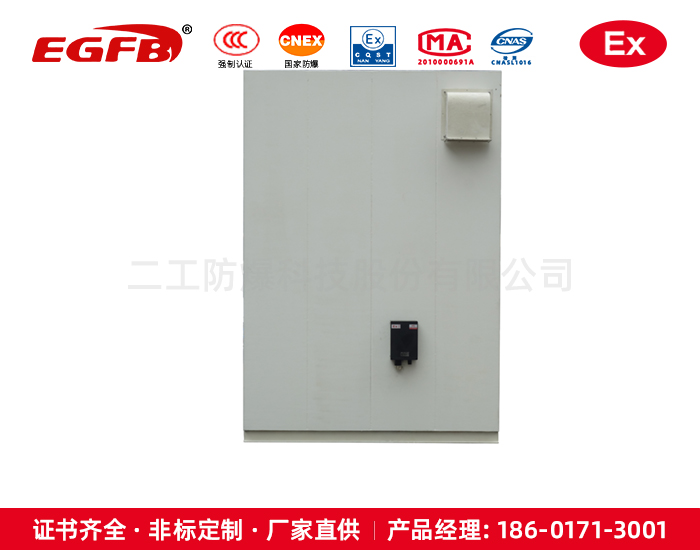

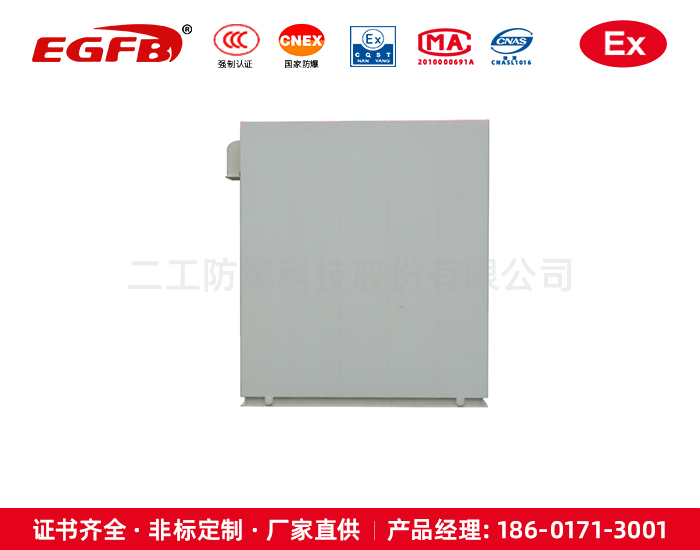

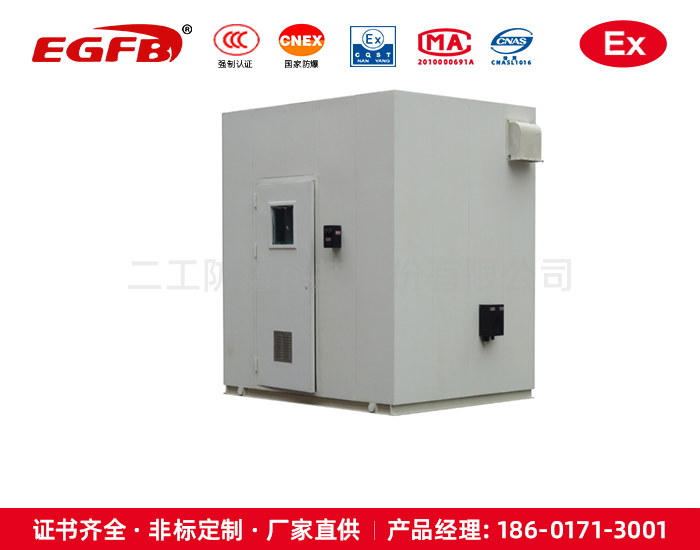

防爆安全分析小屋

防爆安全小屋應用于煉油、化工、冶金、制藥及輕工業等生產中，對各種過程氣體在線分析儀及各種在線水質分析儀提供現場的安全安裝空間及防護。

  小屋尺寸

根據用戶需要制造。一般以小屋外尺寸3000mm（長）×3000mm（寬）×3000mm（高）表示。

小屋屬于非標產品，其大小可根據分析儀的數量、類型、系統復雜程度和操作維護空間確度：室外主體2.5～6.5m（考慮到標準鋼材定尺和吊裝、運輸結構強度問題，單個分析小屋長度不宜超過6.5m，如果長度6.5m，可采用組合式結構，分體制作，運輸?shù)浆F(xiàn)場后在組合成一體，也可采用兩個分析小屋實現）。

寬度：室外主體2.5m，最寬不應該超過3.0m（受公路運輸寬度限制，寬度不宜超過3.0m）。

高度：室外主體2.5～3.0m（受通過立交橋、隧道時的高度限制），室內凈高2.2～2.8m。

 小屋機械結構及材質要求

⑴骨架、底座和屋頂分析小屋的骨架、底座和屋頂為金屬構件，采用型鋼焊接而成，應有足夠的強度及剛性，保證分析小屋在荷載、起吊、平移和運輸時不變形。

底座的主框架宜采用12#～20#槽鋼，地板龍骨下方用兩根10#～12#槽鋼或工字鋼作為支撐梁，主框架、地板龍骨和支撐梁均應焊接連接，保證維護人員在室內走動時地板不震顫。

屋頂邊框和主梁宜采用10#～12#槽鋼，并在寬度方向用8#～10#槽鋼作為主梁和屋頂龍骨支撐，均應焊接連接，防止扭曲變形。屋頂應有一定的傾斜度，坡度至少為4%，可呈A型或一面斜坡結構，不允許采用平頂，以防雨水積存。

⑵內外墻和內外頂面板

外墻面板宜使用1.5mm#～2.0mm鋼板制作，可采用∏型板式拼裝結構形成外墻，在焊接工藝可以保證的情況下，也可采用帶肋鍍鋅板焊接結構形成外墻面。采用∏型板式拼裝結構的外墻板宜使用不銹鋼板（304SS，推薦使用不銹鋼拉絲覆膜板），也可也可使用鍍鋅鋼板，使用鍍鋅鋼板時必須進行表面噴涂處理，噴涂顏色為白色或國際灰色。

內墻面板和天花板宜使用1.5mm#～2.0mm鋼板制作，二工電氣小屋材料使用鍍鋅鋼板或冷軋鋼板，也可根據用戶要求使用不銹鋼板。使用鍍鋅鋼板或冷軋板時必須進行表面噴涂處理，噴涂顏色：天花板為白色亮光漆，內墻面板為白色啞光漆。

屋頂面板須進行有效的防雨設計，可使用搭扣結構的拼裝式防雨設計或平面焊接式防雨設計。材料使用1.5mm#～2.0mm不銹鋼板制作，保證屋頂面耐腐蝕的持久性能，外頂承重能力≥250kg/m2（兩個人的重量）且不發生永久變形。

⑶保溫層

內外墻和內外頂之間填充阻燃性保溫材料（礦巖棉等），保溫層厚度一般在70～75mm（3in），嚴寒或酷熱地區應加厚至80～85mm。

⑷地板

地板應為防滑金屬板，宜使用4～6mm鋼板制作，材料根據用戶要求可使用花紋不銹鋼板，也可使用花紋鍍鋅鋼板或熱軋鋼板，使用鍍鋅鋼板或熱軋板必須進行表面噴涂處理，噴涂顏色一般為灰色，必要時可加一層防靜電塑膠板。

小屋內部避免有可能積聚氣體的死角和溝槽，小屋高低處應開有合適的手動或自動排氣孔，以防氣體積聚。樣品預處理單元、載氣鋼瓶、標準氣瓶和實驗室人工分析取樣點應位于小屋外面。

  小屋配電

分析小屋的照明燈、通風機、空調、維修插座等公用設備由工業電源供電。分析儀系統、安裝檢測報警和聯鎖系統由UPS電源供電。

   分析小屋的安全檢測報警系統

可燃?xì)怏w檢測器 選用檢測探頭和信號變送器一體化結構的產品，并帶就地顯示表頭和接點信號輸出。

有毒氣體檢測器 當樣品或周圍環境氣體中含有有毒組分時，須設有毒氣體檢測報警器，要求與可燃?xì)怏w檢測報警器相同。

微差壓變送器 分析小屋根據內部體積大小安裝不同數量的微差壓變送器來檢測分析小屋內的正壓壓力。微差壓變送器向PLC控制器提供的信號的原則為3選2，即PLC通過壓力信號對分析小屋內非防爆電氣設備的電源切斷控制，必須是小屋內如有3個微差壓變送器，有2個以上同時給出低于安全規定壓力值時，PLC才給出切斷分析小屋內非防爆電氣設備電源的命令。

聲光報警器件 指警笛、警燈（旋轉閃光型），裝在小屋外。

防爆報警控制箱 內裝小型可編程序控制器（PLC或處理器），面板上設有各種指示燈和按鈕。其作用是對安全檢測報警系統進行控制，實現就地報警（小屋室內外），控制室報警和連鎖功能（如啟動風機及打開儀表風進行換排氣）。
